7 اینچ رنگ صفحه لمسی هلیوم رسوب کش برای PCB رسوب کش

ویژگی های اساسی
محل مبدا: Anhui, China
نام تجاری: Wayeal
گواهینامه: CE
شماره مدل: SFJ-231
خواص معاملاتی
حداقل مقدار سفارش: 1 Unit
قیمت: Negotiate
شرایط پرداخت: T/T, VISA
توانایی تامین: 200 Units/Month
برچسب ها

ابزارهای تجزیه و تحلیل آزمایشگاهی بیوتکنولوژی

دستگاه های طیف سنجی جرمی

دستگاه طیف سنج جرمی
مشخصات
Leak detection port: DN25KF Product Name: آشکارساز نشت هلیوم
Diamension: 645*678*965mm Mini Leak Detection Rate(Pa.m3/s)/Sniffer Mode: 2.5*10-9 Pa.m3/s
Detection Method: طیف سنج جرمی هلیوم Start Time (min): ≤1.58 دقیقه
Operating temperature: 0 تا 40 درجه سانتیگراد Mini Leak Detection Rate(Pa.m3/s)/Vaccum Mode: 5*10-13 Pa.m3/s
High Light:

7-اینچ هلیوم رسوب کش

,

آشکارساز نشت هلیوم با اسپکترومتر
توضیحات محصول

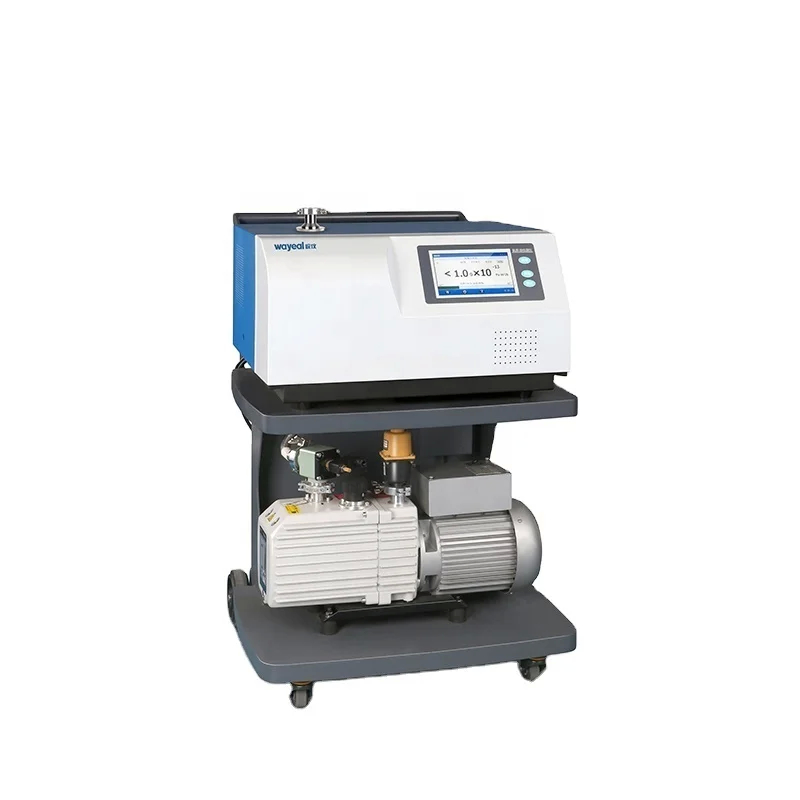

داده‌های فنی دستگاه نشت‌یاب هلیوم SFJ-231

نام محصول دستگاه نشت‌یاب هلیوم SFJ-231
ابعاد 645*678*965 میلی‌متر
دمای عملیاتی 0 تا 40 درجه سانتی‌گراد
کیفیت قابل تشخیص 2، 3، 4 (H2, He3, He4)
رابط کاربری صفحه نمایش لمسی رنگی 7 اینچی
روش تشخیص تشخیص نشت هلیوم
حداقل نرخ تشخیص نشت (Pa.m3/s) / حالت خلاء 5*10-13 Pa·m3/s
رابط ارتباطی RS232/485، USB*2
حداکثر فشار قابل قبول برای تشخیص نشت (Pa) 1500
منبع یون 2 عدد، اکسید ایتریم پوشش داده شده با ایریدیوم، سوئیچینگ خودکار
حداقل نرخ تشخیص نشت (Pa.m3/s) / حالت Sniffer 5*10-9 Pa·m3/s
زمان راه‌اندازی 2 دقیقه
درگاه تشخیص نشت DN25KF
برق AC220V, 50Hz/60Hz
زبان چینی/انگلیسی

تست نشت هلیوم برای محفظه آب‌بندی شده PCB (حالت خلاء)

این روش برای بردهای مدار با محفظه‌های آب‌بندی شده مستقل، مانند آنهایی که سنسورهای فشار یا اجزای MEMS را ادغام می‌کنند، طراحی شده است.

1. آماده‌سازی

  • تأیید کنید که مونتاژ PCB کامل است و هیچ آسیب مکانیکی ندارد.
  • سطح محفظه را تمیز کنید تا روغن و گرد و غباری که می‌تواند در آزمایش اختلال ایجاد کند، از بین برود. درگاه تهویه محفظه را با استفاده از آداپتور DN25KF به دستگاه نشت‌یاب هلیوم SFJ-231 وصل کنید و از لوله‌کشی بدون نشت اطمینان حاصل کنید (در صورت لزوم، از قبل با هلیوم بررسی کنید).
  • دستگاه را با منبع تغذیه AC220V، 50Hz/60Hz روشن کنید، اجازه دهید ≤2 دقیقه برای راه‌اندازی سپری شود، سپس «حالت خلاء» را از طریق صفحه لمسی انتخاب کنید و آستانه نرخ نشت را مطابق با مشخصات طراحی تنظیم کنید.

2. تخلیه محفظه

  • پمپ خلاء داخلی یا خارجی را فعال کنید تا محفظه را به فشار پایه (معمولاً ≤10Pa، تنظیم شده برای حجم و مواد محفظه) تخلیه کنید تا تداخل هوای باقیمانده از بین برود.

3. ردیاب هلیوم و تشخیص نشت

  • هلیوم ردیاب (He⁴) را به صورت خارجی در امتداد درزها (به عنوان مثال، رابط درب-زیرلایه) یا داخلی از طریق کانال‌های اختصاصی اعمال کنید. نمایشگر دستگاه را در زمان واقعی با استفاده از نمودارهای عددی، میله‌ای یا منحنی نظارت کنید. اگر نرخ نشت از آستانه تعیین شده فراتر رود (به عنوان مثال، 5.0×10⁻¹² Pa⋅m³/s، قابل تنظیم بر اساس استانداردهای محصول)، نرخ نشت و شناسه محفظه را ثبت کنید.

4. ثبت و تجزیه و تحلیل داده‌ها

  • داده‌های آزمایش را از طریق USB صادر کنید تا گزارش‌های نشت تولید شود و از طریق رابط‌های RS232/485 برای ردیابی کیفیت به سیستم‌های مدیریت تولید (به عنوان مثال، MES) آپلود شود.
