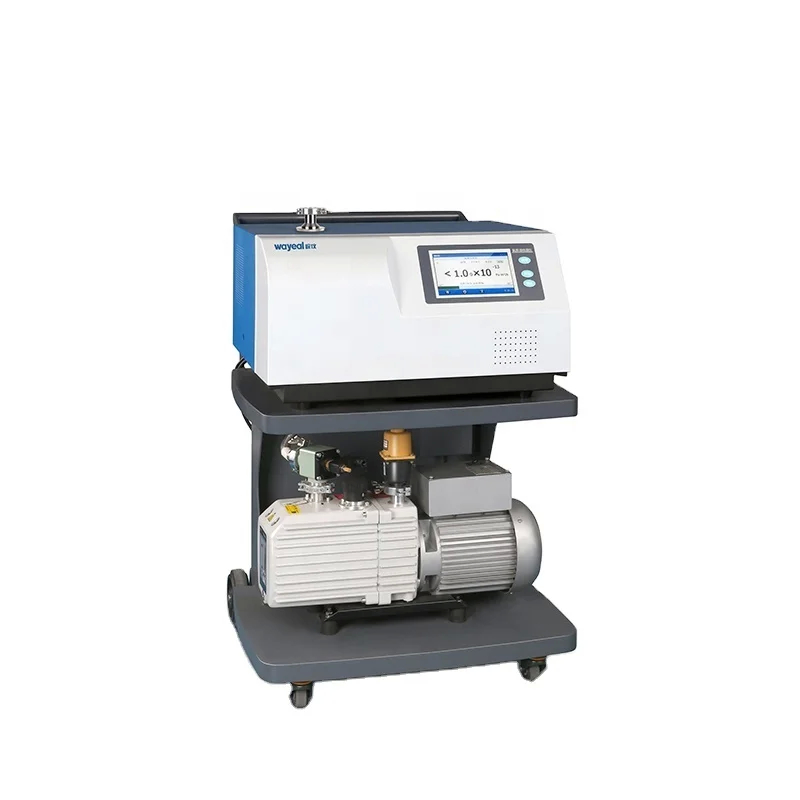

تست کننده نشت هلیوم برای تشخیص نشتی سیستم سوخت خودرو
| Leak rate display: | اعداد، نمودار میله ای، نمودارها | Mini Leak Detection Rate(Pa.m3/s)/Sniffer Mode: | 2.5*10-9 Pa.m3/s |
| Diamension: | 475 * 714 * 1168 میلی متر | Product Name: | آشکارساز نشت هلیوم |
| Detection Method: | طیف سنج جرمی هلیوم | Operating temperature: | 0 ~ 40 درجه سانتیگراد |
| Language: | چینی/انگلیسی | Leak detection port: | DN25KF |
| High Light: | آشکارساز نشت هلیوم منبع یون,9 Pa.m3/s هلیوم رسوب کش,مینی هلیوم لیک دیتکتور |
||
مشخصات فنی آشکارساز نشت هلیوم SFJ-231
| نام محصول | آشکارساز نشت هلیوم SFJ-231 |
| ابعاد | ۶۴۵*۶۷۸*۹۶۵ میلی متر |
| دمای کار | 0 تا 40 درجه سانتیگراد |
| کیفیت قابل تشخیص | 2، 3، 4 (H2، He3، He4) |
| رابط کاربری | صفحه لمسی رنگی 7 اینچی |
| روش تشخیص | شناسایی نشت هلیوم |
| نرخ شناسایی نشت کوچک ((Pa.m3/s) / حالت خلاء | 5*10-13پم3/s |
| رابط ارتباطی | RS232/485، USB*2 |
| حداکثر فشار مجاز تشخیص نشت (Pa) | 1500 |
| منبع یون | دو تا، اريديوم پوشيده از اكسيد يتريوم، سوئيچ اتوماتيك |
| ویژگی های اصلی | کشنده نشت اسپکترومتر جرم، کشنده نشت اسپکترومتر جرم هلیوم، آزمایش نشت هلیوم |
| نرخ شناسایی نشت کوچک ((Pa.m3/s) / حالت sniffer | 5*10-9پم3/s |
| زمان شروع | 2دقيقه |
| پورت تشخیص نشت | DN25KF |
| قدرت | AC220V، 50Hz/60Hz |
| زبان | چینی/انگلیسی |
شناسایی نشت هلیوم در Aسیستم سوخت خودرو
آشکارسازان نشت طیف جرم هلیوم به دلیل حساسیت بالا (تا 10-9 Pa · m 3 / s) و قابلیت اطمینان آنها در تشخیص نشت سیستم سوخت خودرو به طور گسترده ای استفاده می شود.آنها معمولا برای تشخیص نشت در قطعات مانند مخازن سوخت استفاده می شوند، خطوط سوخت و سیستم انتشار تبخیرs.در زیر توضیح مفصل از کاربردهای خاص، روش های تشخیص نشت و روش ها ارائه شده است:
1روش خلاء (ابراز نشت فشار منفی)
سناریوهای کاربرد:تشخیص خروجی کلی اجزای مهر و موم شده مانند مخازن سوخت و لوله های مهر و موم شده
مراحل تشخیص:
- جاروبرقی:تخلیه سیستم سوخت به 10−2 تا 10−3 Pa (نیاز به یک سیستم پمپ خلاء دارد).
- هليوم انفجاري:گاز هلیوم (درباره 0.1 تا 0.2 MPa) را در اطراف منطقه آزمایش (به عنوان مثال، جوش ها، مفاصل) اسپری کنید.
- سیگنال شناسایی:هليوم وارد سيستم از طريق نشت توسط طیف سنج جرمي ضبط مي شود و زنگ هشدار را فعال مي کند.
- مکان نقطه نشت:محل نقطه نشت با حرکت تفنگ اسپری یا جداسازی قطعی سیستم تعیین می شود.
2روش فشار (ابراز نشت فشار مثبت)
سناریوهای قابل استفاده:مخازن کربن EVAP، خطوط سوخت و سایر اجزای مقاوم به فشار.
مراحل تشخیص:
- تزریق مخلوط هلیوم:یک مخلوط 5٪ 10٪ هلیوم و نیتروژن را به قطعه تزریق کنید (ضغط 0.3٪ 0.5MPa).
- بسته بندی و حفظ فشار:پس از تثبیت فشار، قطعه را در یک اتاق خلاء قرار دهید یا آن را به تفنگ مکش آشکارگر نشت متصل کنید.
- کشف نشت:از طیف سنج جرم استفاده کنید تا هلیوم فرار از نشت را تشخیص دهید.
- مزایا:مناسب برای اجزای شکل پیچیده، نیازی به استخراج خلاء کلی نیست.
3روش بوگر (اسکن محلی)
سناریوهای کاربرد:تشخیص سریع آنلاین نشت سیستم های سوخت که جمع شده اند (به عنوان مثال، لوله های اتاق موتور).
مراحل تشخیص:
- پر کردن هلیوم داخلی:سیستم سوخت را با هلیوم پر کنید (فشار کار)
- اسکن خارجي:تفنگ مکش را در امتداد بخیه های جوش، حلقه های O و سایر مناطق (فاصل 1 × 3 میلی متر) حرکت دهید.
- بازخورد در زمان واقعی:اوج طیف سنج جرم با محل نشت مطابقت دارد
