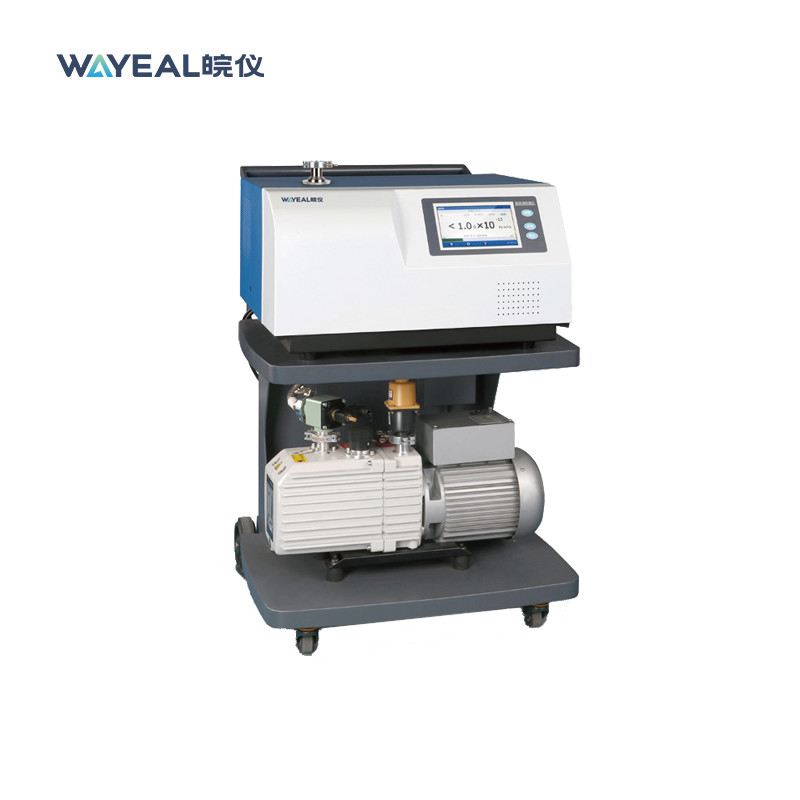

تجهیزات SFJ-231 آشکارساز نشت طیف‌سنج جرمی هلیوم برای تشخیص نشت GIS

SFJ-231 تجهیزات آشکارساز نشت طیف‌سنج جرمی هلیوم برای تشخیص نشت GIS

آشکارساز نشت طیف‌سنج جرمی هلیوم ابزاری برای موقعیت‌یابی سریع و اندازه‌گیری کمی نشت ظروف مهر و موم شده است.

پارامترهای آشکارساز نشت هلیوم SFJ-231

کاربرد آشکارساز نشت طیف‌سنج جرمی هلیوم SFJ-231 در تجهیزات GIS ولتاژ بالا / تست نشت SF₆ در صنعت برق

1. پیشینه و اصل
تجهیزات سوئیچینگ عایق‌بندی شده با گاز ولتاژ بالا (GIS) از گاز SF₆ به عنوان یک محیط عایق و خاموش‌کننده قوس استفاده می‌کند. یکپارچگی آب‌بندی آن مستقیماً بر عملکرد عایق، قابلیت خاموش‌سازی قوس و ایمنی عملیاتی تأثیر می‌گذارد. نشت SF₆ می‌تواند منجر به کاهش استحکام عایق، خرابی خاموش‌سازی قوس و حتی خرابی تجهیزات شود.
تشخیص نشت طیف‌سنج جرمی هلیوم یک روش اصلی برای تست‌های آب‌بندی GIS است، به دلیل اندازه مولکولی کوچک هلیوم (He)، نفوذپذیری بالا، عدم واکنش با SF₆ و حساسیت فوق‌العاده بالای آشکارساز نشت SFJ-231 (حداقل نرخ نشت قابل تشخیص: 5.0×10⁻¹³ Pa・m³/s در حالت خلاء). با استفاده از هلیوم به عنوان یک گاز ردیاب، آشکارساز سیگنال‌های هلیوم را برای یافتن نشت و تعیین مقدار نرخ نشت دریافت می‌کند.
2. روش‌های تشخیص نشت (بر اساس مشخصات SFJ-231)
آشکارساز نشت هلیوم SFJ-231 از حالت خلاء (حساسیت بالاتر) و حالت بوکش (مناسب برای سیستم‌های تحت فشار، حداکثر فشار مجاز: 1500 Pa) پشتیبانی می‌کند.
تشخیص نشت حالت خلاء (حساسیت بالاتر، نیاز به GIS تخلیه شده)
کاربرد:GIS تازه نصب شده، بازسازی شده یا جدا شده (جایی که SF₆ داخلی حذف شده و خلاء قابل اعمال است).
اصل:

• محفظه GIS را تا ≤1 Pa تخلیه کنید.
• SFJ-231 را از طریق پورت خلاء DN25KF آن وصل کنید.
• هلیوم را به صورت خارجی روی نقاط مشکوک به نشت (به عنوان مثال، جوش‌ها، فلنج‌ها) اسپری کنید.
• اگر نشتی وجود داشته باشد، هلیوم وارد محفظه می‌شود و آشکارساز را فعال می‌کند.
• مزیت: از حساسیت فوق‌العاده بالای SFJ-231 (5.0×10⁻¹³ Pa・m³/s) برای تشخیص میکرو نشت استفاده می‌کند.

روش حالت خلاء
اتصال مسیر گاز: اتصال محفظه GIS → SFJ-231 (DN25KF) → پمپ خلاء (شیلنگ‌های مقاوم در برابر فشار).
تخلیه: پمپاژ تا ≤1 Pa (فشار کمتر = حساسیت بهتر).
تنظیمات تشخیص: روی حالت خلاء تنظیم کنید، زمان پاسخ را تنظیم کنید (<1s)، آستانه هشدار (طبق DL/T 596-2021).
تست اسپری هلیوم: هلیوم را (5-10 میلی‌متر از نقطه تشخیص، به مدت 3-5 ثانیه بمانید و سیگنال را با استفاده از زمان پاسخ SFJ-231 مشاهده کنید<1s) در یک نقطه مشکوک (به ترتیب علامت‌گذاری) در قسمت بیرونی تجهیزات GIS اسپری کنید. اگر آشکارساز نشت افزایش ناگهانی در نرخ نشت نشان دهد (تغییر همزمان اعداد و منحنی‌ها)، به این معنی است که نقطه مورد نظر یک نقطه نشت است و مقدار نرخ نشت را ثبت کنید. سپس بازرسی و تأیید مجدد.
