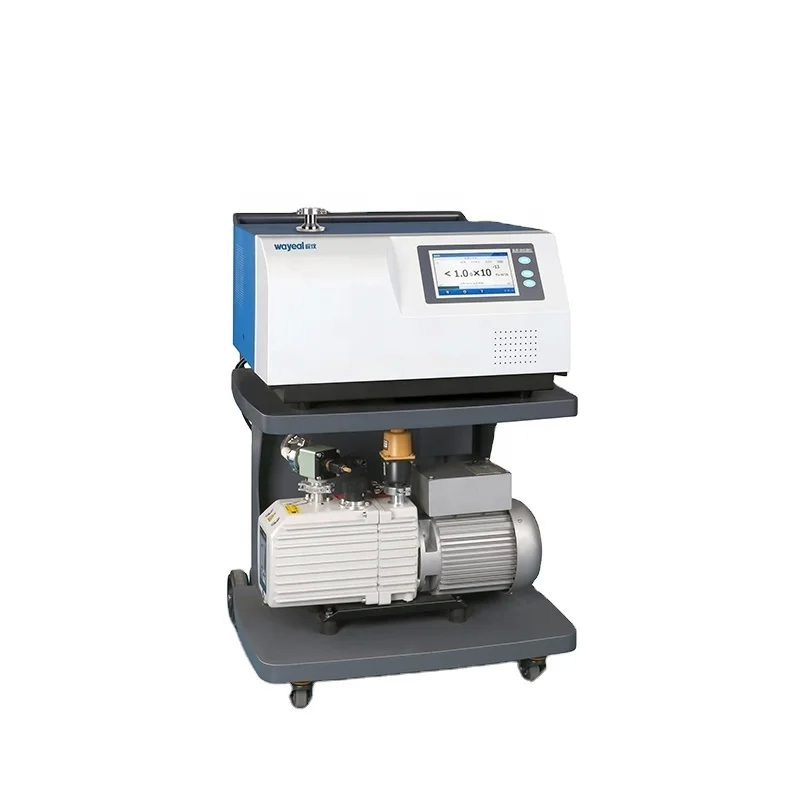

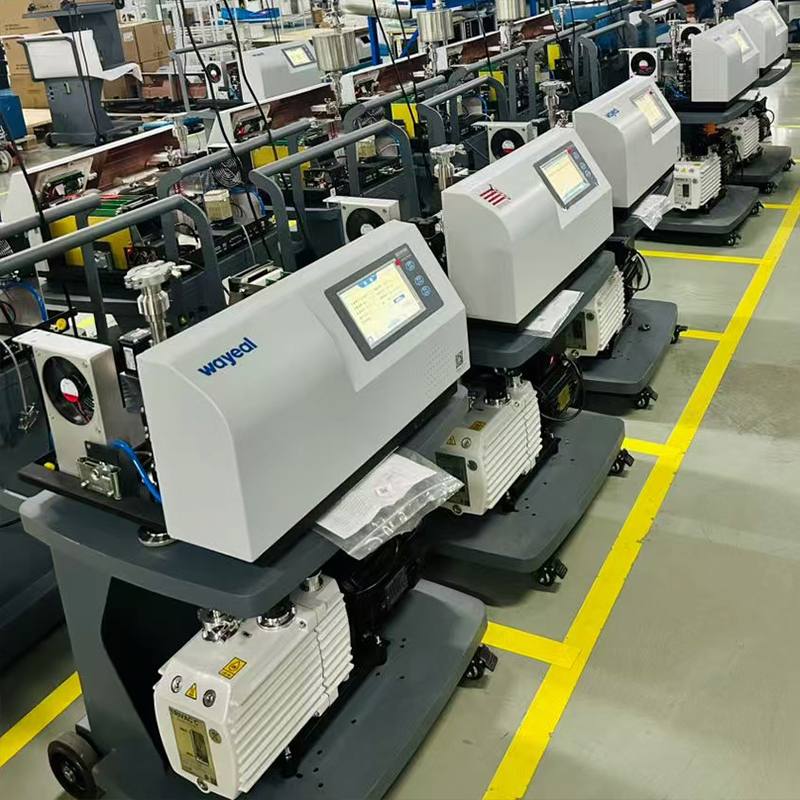

پارامترهای فنی دستگاه شناسایی نشت هلیوم SFJ-231

استفاده از سنجش نشت اسپکترومتر جرم هلیوم SFJ-231 در تجهیزات GIS ولتاژ بالا / آزمایش سخت گیری گاز SF6 در صنعت برق

تشخیص نشت طیف جرم هلیوم یک روش اصلی برای آزمایش های مهر و موم GIS به دلیل اندازه مولکولی کوچک هلیوم (He) ، نفوذ پذیری بالا، عدم واکنش با SF6 است.و حساسیت فوق العاده بالای آشکارساز نشت SFJ-231 (حداقل نرخ نشت قابل تشخیص): 5.0×10−13 Pa·m3/s در حالت خلاء). با استفاده از هلیوم به عنوان یک گاز ردیابی، آشکارگر سیگنال های هلیوم را برای یافتن نشت ها و کمی کردن نرخ نشت ها ضبط می کند.
SFJ-231 از حالت خلاء (حساسیت بالاتر) و حالت sniffer پشتیبانی می کند (برای سیستم های تحت فشار مناسب است ، حداکثر فشار مجاز: 1500 Pa). برای تجهیزات GIS ، روش sniffer را می توان در زیر استفاده کرد:

تشخیص نشت حالت sniffer (برای GIS تحت فشار، راحتی در محل)
کاربرد:GIS عملیاتی (با فشار داخلی با SF6، اما فشار باید ≤1500 Pa باشد؛ اگر بالاتر باشد، ابتدا فشار را کاهش دهید).

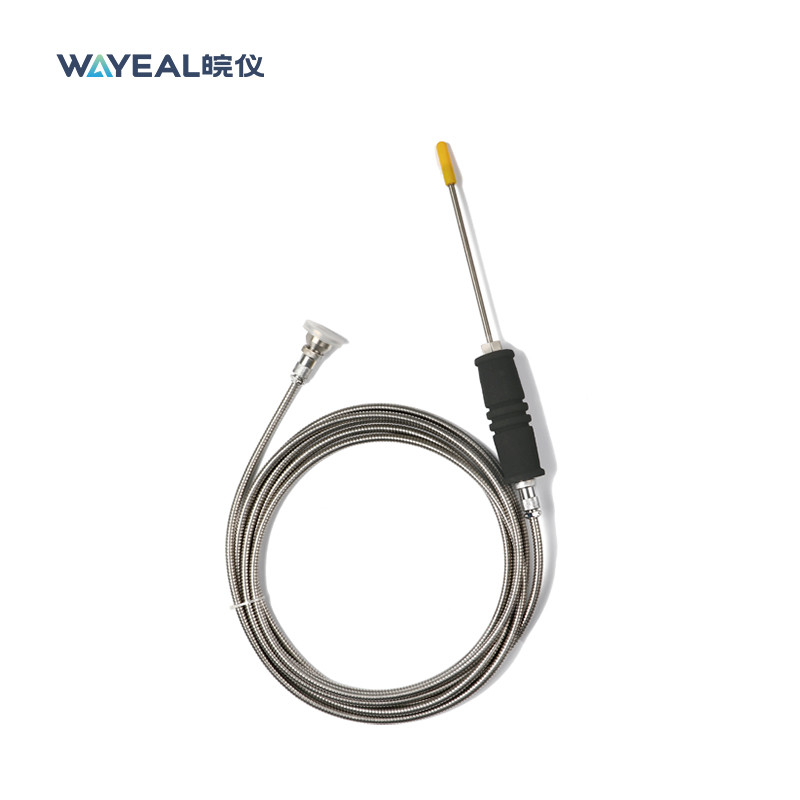

اصل:تزریق مقدار کمی هلیوم (با SF6 مخلوط شده، بدون تاثیر بر عملکرد عایق بندی) به تجهیزات GIS،از تفنگ سپاري SFJ-231 استفاده کنيد تا به نقطه مشکوک نزديک بشيد، اگر نشت وجود داشته باشد، هلیوم همراه با SF6 نشت خواهد کرد، که توسط تفنگ اسپری گرفته می شود و به آشکارساز نشت منتقل می شود تا تشخیص نرخ نشت را تحقق بخشد.
مناسبیت فنی:حداقل میزان نشت 5.0×10^-9 Pa·m3/s در حالت sniffer و زمان پاسخ <1s امکان پیدا کردن سریع نشت را فراهم می کند، که آن را برای بازرسی سریع در محل مناسب می کند.

مراحل تشخیص نشت در حالت پستول مکش (تجهیزات GIS با فشار)
1تزريق گاز پيگيري
تزریق گاز هلیوم به تجهیزات GIS: از طریق پورت پر کردن تجهیزات، هلیوم خالص را با توجه به 1٪ تا 5٪ از حجم SF6 تزریق کنید ( اطمینان حاصل کنید که مخلوط یکنواخت است،و بگذارید بیش از 30 دقیقه باشد، تا گاز هليوم به همه اتاق ها پخش شود).
2. اتصال و تنظیمات پارامتر
از طریق کانکتور I/O (۸ ورودی و ۸ خروجی) ، sniffer را به SFJ-231 متصل کنید، در پنل لمسی به "Sniffer Mode" تغییر دهید، سرعت جریان sniffer را تنظیم کنید (قیمت پیش فرض، یا آن را با توجه به محل تنظیم کنید) ،و آستانه هشدار میزان نشت.
3. تشخیص بوگر
دستگاه را در دست خود نگه دارید، نزدیک به نقطه مشکوک (فاصله 1-3mm) ، به آرامی حرکت کنید (سرعت ≤5cm/s) ، اطمینان حاصل کنید که کل سطح مهر را پوشش می دهد.
اگر آشکارساز نشت نشان دهد که میزان نشت بیش از حد (به عنوان مثال 5.0 × 10) است^-9 Pa·m3/s) ، نقطه را به عنوان نقطه نشت نشان دهید و میزان نشت و مکان آن را ثبت کنید.
4تست های کمی
برای 10s، استقرار sniffer در برابر نقطه نشت، متوسط نرخ نشت را به عنوان نتیجه نهایی بگیرید.
